히팅테이블 바닥난방의 개요

▶ 바닥난방 뿐만 아니라 강당, 로비, 욕실 등 사용목적에 따라 열선시공이 가능 하며 사용면적 및 필요 열량에 따라 길이에 맞게 절단하여 사용이 가능합니다.
▶ 간접발열 방식으로 전자파 발생량이 낮고, 열처리공법으로 수명이 반영구 적인 제품입니다.
▶ 안정적인 발열, 열유지가 탁월하고, 시공 시 간편하게 설치할 수 있어 공기를 단축할 수 있는 장점이 있습니다. 또한 원적외선 방출로 난방뿐만 아니라 습기 제거 및 공팡이균 제거에 유리합니다.

히팅테이블 바닥난방의 목적

▶ 아파트 및 다세대 주택 건물의 난방이 부족해 보조난방이 필요한 곳
▶ 관공서 및 사옥 출입이 잦은 곳으로 바닥난방이 필요한 곳
▶ 학교 및 강당 등 난방은 하고 있으나 추위에 취약한 개별 지역
▶ 축사 등의 전자파에 민감한 가축을 키우는 지역의 바닥 난방
▶ 난방비를 아까고 싶은 장소

히팅테이블 바닥난방의 장점

▶ 최초 발열 후 시간이 지남에 따라 소모열량이 감소되어 에너지 소비량이 감소 됩니다.
▶ 원적외선 발생으로 체온유지 및 공기중 대류열을 발생시켜 온도를 지속적으로 유지합니다.
▶ 열선은 사용목적에 맞게 절단이 간편하며 시공과 관리가 용이합니다.
▶ 카본소재 발열체의 간접발열로 전자파가 발생되지 않습니다.
▶ 주위온도에 따라 발열량이 조절되는 자기제어 시스템으로 난방비 절감에 탁월한 제품입니다.

열량계산 예시

시간대별 온도상승 측정 및 소비열량

시간(minute)	1	10	20	30	40	50	60	70
온도(℃)	5	8	11	15	19	22	25	28
열량(W)	2600	2200	1760	1540	1474	1433	1386	1386
전류(A)	11.8	10	8	7	6.7	6.5	6.3	6.3
소비열량(W/m)	40	34	27	24	23	22	21	21

측정결과:시간이 경과함에 따라 온도가 상승되었으며, 소모전력은 상대적으로 감소되는 것으로 나타났다.
※ 실내온도:5℃
※ 실내장소 규격(M):3.0m x 6.0m x 2.5m
※ 사용전력:220V / 11.8A . 2600W/40W
※ 측정 조건(케이블길이):65M

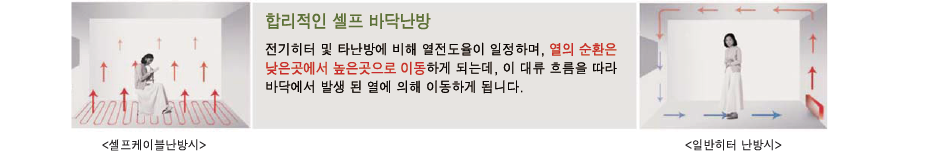

난방메카니즘

난방기술 비교

분류	직열난방	필름난방	니크롬선난방	Self-Regualting 난방
발열체	니크롬선	카본	니크롬선	반도전성 카본
전자파	다량발생	소량발생	다량발생	소량발생
열전달방식	복사열	복사열	복사열	복사열
자기제어기능	불가능	PTC기능	불가능	PTC기능
유연성	우수(절단불가)	없음	없음	우수(절단가능)
수명(내구성)	반영구적	단기	단기	반영구적
축열방식	있음	없음	없음	있음
하자요인	축열로 인한 단선 및 화재	하중으로 인한 쇼트 및 스파크/화재	습기에 의한 부식 및 누전위험	없음

시공 단면도

설치위치에 따른 설계열량

구분	설계열량(W/㎡)
For Residence	250~300
Church, Institute	150~250
Building Lobby	250~300
Swimming Pool	250~300
Office	200~300

시공 예시

바닥난방

시공과정

시공 사례

금천구 전문학교 바닥공사

– 면적 : 991.735537㎡
– 방식 : 셀프케이블 난방
– 사례 : 왕례가 빈번한 학교건물의 특성상 대리석 마감을 함으로 마루재에 비해 비교적 하중을 잘 견디도록 하였으며, 자기제어 시스템이 적용되어 난방비 절감측면에서 효율적인 난방이 되었다.
