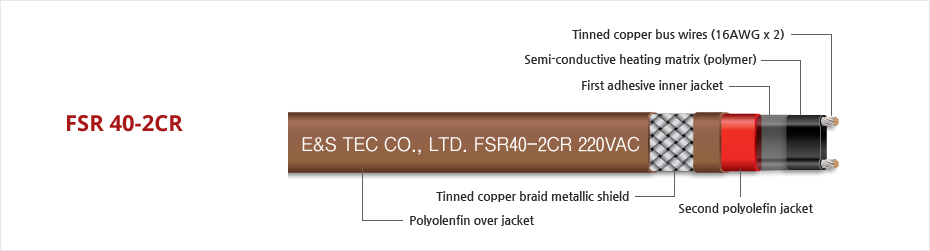

1. Tinned copper bus wires (16AWG x 2) – 도체
2. Semi-conductive heating matrix (polymer) – 발열체(반도성 폴리머)
3. First adhesive inner jacket (option) – 내부절연체
4. Second polyolefin jacket – 1차 절연외피
5. Tinned copper braid metallic shield – 편조
6. Polyolenfin over jacket – 2차 절연외피
PTC 바닥난방 HIGH NAINTENANCE TEMPERATURE
FSR 히팅케이블 특징
FSR 은 도전성 고분자 원료와 폴리머가 주원료로 구성되어 있으며,임의의 절단이 가능한 발열선입니다.
PTC특성을 활용한 자동제어형 발열선으로 무한병렬 회로로 구성되어 주위 온도에 따라 스스로 저항이 변하여
자동발열량 조절이 되는 신개념 Heating Cable입니다.
FSR 은 호텔 로비및 실내 바닥 난방시 사용되며 전자파가 발생되지 않습니다.
일반 히터에 비해 공간의 온도가 일정하게 유지되므로 경제적이며 마감재 선택이 자유롭습니다.
특징
•안전성: 자기 제어 시스템으로 과열될 염려가 없고 전자파 발생이 없다.
•일정한 온도유지: 주의 온도를 스스로 감지하여 케이블의 발열량을 자동 조절한다.
•전기에너지절약: 온도가 상승하면 발열량이 스스로 자동 감소하는 시스템이다.
•내구성: 열처리와 가교를 통한 방식으로 부식이 없고 수명이 반영구적이다.
•작업성: 무한 병렬 회로이므로 현장에서 임의로 절단 시공이 가능하다.
가동 온도별 최대사용 길이
| 가동 온도 | 차단기 용량(A) | 최대길이(M) |
|---|---|---|
| 10 | 16 | 57 |
| 20 | 71 | |
| 30 | 80 | |
| 0 | 16 | 46 |
| 20 | 58 | |
| 30 | 78 | |
| -10 | 16 | 46 |
| 20 | 53 | |
| 30 | 68 | |
| -20 | 16 | 35 |
| 20 | 46 | |
| 30 | 58 |
발열량의 변화
| 모델(Model No.) | FSR 40-2 | FSR 40-2CR |
|---|---|---|
| 전압 (Service Voltage) | 220~240VAC | 220~240VAC |
| 도체규격 (Bus wire) | 16AWG | 16AWG |
| 최대 허용 온도 (Max. exposure temperature) |
100℃ | 100℃ |
| 연속 사용 온도 (Max. maintenaned temperature) |
85℃ | 85℃ |
| 최대 사용 길이(10℃ 기준) (Max circult length) |
80M | 80M |
| 제품 크기(Product size) | (W)10.8mm x (H)5.5mm | (W)12.8mm x (H)6.8mm |
| 발열량(0℃ 기준) (Nominal power output) |
40W/M | 40W/M |
| 인증 현황 (Certificate) |  File No : 0240430 |
|
 File No: E319065 |
||
 Related Standar IEC1423-1,IEC 1423-2 |
||
 File No: 0442223 |
||
